Los consejos de Molecor para ganar la batalla al ruido en las bajantes para la evacuación de aguas

Hace casi 20 años, el número 146.157 era más que habitual al contabilizar reclamaciones relacionadas con ruidos en las bajantes para la evacuación de aguas. Este ruido, que podía llegar hasta los 50 decibelios, equivalente al sonido de una conversación entre dos personas en un tono normal, representaba un problema significativo para la tranquilidad y comodidad de los residentes al intentar conciliar el sueño, leer un libro o simplemente relajarse en sus hogares.

Ante esta problemática, surge la necesidad de buscar una solución, máxime con la inminente aparición del CTE (Código Técnico de la Edificación), que es muy restrictivo en estas materias. La cuestión, ¿cómo resolver el problema minimizando los costes de inversión, creando un producto sostenible acorde con las necesidades del mercado?

Durante la concepción de un edificio, es crucial ganar la batalla contra el ruido, ya que la prevención en la reducción o amortiguación de las emisiones es más efectiva y económica que su reparación o refuerzo posterior. En este contexto, se diseñó la gama de tuberías y accesorios del Sistema de Evacuación Insonorizado AR adequa® de Molecor. Enfrentándose al desafío de insonorizar una bajante, se optó por la aditivación para aumentar la densidad y amortiguar las ondas, resultando en una solución acertada.

La elección del material para el Sistema de Evacuación Insonorizado AR adequa® fue clara: PVC. Este material resultó ser la opción más fácil debido a su facilidad de trabajo, capacidad de pegado y total compatibilidad con sistemas tradicionales. Además, el PVC es versátil, obtenido de recursos como la sal común y el petróleo, lo que lo hace adecuado para aplicaciones donde la higiene es prioritaria. Es completamente reciclable, conservando sus propiedades físico-mecánicas, y su resistencia contribuye a una vida útil prolongada, superando los 50 años.

El PVC seleccionado para el Sistema de Evacuación Insonorizado AR adequa® es de nueva generación, un material innovador que mantiene las excelentes propiedades de su predecesor. Siguiendo el código de buenas prácticas de la instalación, este PVC es capaz de amortiguar las vibraciones generadas en el interior de las conducciones. En pocos meses se logró la formulación perfecta, dando lugar al AR, Anti Ruido, del Sistema Insonorizado AR adequa®.

¿Qué es el sistema de evacuación insonorizado AR?

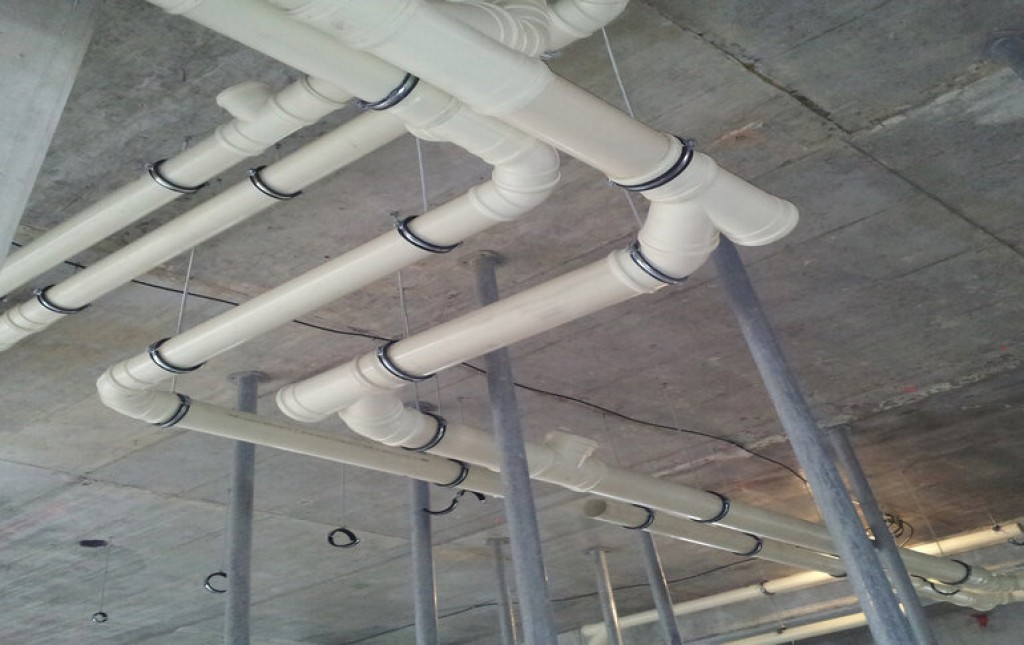

El Sistema de Evacuación Insonorizado AR adequa® es una combinación de tubo tricapa y accesorios de pared maciza con junta elástica y pegada. Este sistema, diseñado y fabricado específicamente para la evacuación de fluidos en redes con exigencias acústicas mínimas, busca mejorar el confort en todo tipo de edificios y la calidad de vida de sus habitantes. Está compuesto por:

1. Capa externa en PVC con aditivos especiales, concebida para soportar acciones mecánicas adversas sin ningún tipo de protección adicional.

2. Capa intermedia en PVC con carga mineral de alta densidad, lo que proporciona un inmejorable aislamiento acústico del tubo.

3. Capa interna en PVC aditivado, especialmente diseñada para soportar altas temperaturas y sustancias abrasivas y superficie interior extremadamente lisa para evitar adherencias.

¿Qué diferencias acústicas presenta el sistema de evacuación insonorizado AR® con los sistemas tradicionales?

Las normativas de construcción en cada país establecen niveles específicos de protección contra ruidos provenientes de vecinos y del entorno exterior como base para la creación de viviendas óptimas. La contaminación acústica se convierte en un factor determinante para evaluar los índices de calidad de vida. Errores en la protección contra el ruido tienen repercusiones significativas para constructores, instaladores y proyectistas, ya que a menudo resultan difíciles de corregir y, en caso de lograrse, conllevan elevados costos.

Considerando la escala logarítmica, un aumento de 3 dB implica aproximadamente duplicar la intensidad acústica. El Artículo 14 del Documento Básico HR (Protección frente al ruido) del Código Técnico de la Edificación establece pautas para limitar el riesgo de molestias a los usuarios de viviendas, exigiendo la reducción de emisiones de ruido en elementos de instalaciones tanto en obras nuevas como en rehabilitaciones. Para un índice de ruido diurno de 60 dB(A), el CTE permite un máximo de 30 dB(A) en el interior del edificio, independientemente de su uso (residencial, hospitalario, educativo, cultural o administrativo).

En comparación con las cifras mencionadas, los niveles de ruido emitidos por el Sistema de Evacuación Insonorizado AR adequa® están considerablemente por debajo del límite máximo permitido por el CTE, asegurando un elevado confort en las viviendas y una notoria reducción de las molestias derivadas del desagüe de fluidos. Las mediciones acústicas realizadas por Molecor siguen las normativas de la UNE-EN 14366, detallando el banco de ensayo y el procedimiento de medición de ruido. Los niveles de insonorización obtenidos por el Sistema AR® están significativamente por debajo de los valores límites establecidos por el RD 1367/2007.

A modo de ejemplo comparativo para una mejor identificación de los niveles de ruidos, en la siguiente tabla se expresan las emisiones de ruido con las que estamos más familiarizados.

El Sistema de Evacuación Insonorizado AR® cuenta con una clasificación de reacción al fuego B-s1, d0, la máxima que puede obtener un material plástico. Esta clasificación permite la instalación del sistema en cualquier tipo de edificio, sin importar su uso, cumpliendo plenamente con todas las exigencias en caso de incendio establecidas por el CTE.

El Sistema de Evacuación Insonorizado AR®, fabricado en PVC-U y aditivado con compuestos ignifugantes, actúa como retardante a la llama, reduciendo la propagación del fuego durante un incendio. La clasificación B-s1, d0 según la norma UNE EN 13501 significa que el sistema presenta una baja velocidad de propagación de las llamas, emite una cantidad limitada de humo y no produce gotas inflamables, contribuyendo así a la seguridad en caso de fuego.

Reacción al fuego del material:

• A1= No combustible. Sin contribución en grado máximo al fuego

• A2 = No Combustible. Sin contribución en grado menor al fuego

• B = Combustible. Contribución muy limitada al fuego

• C = Combustible. Contribución limitada al fuego

• D = Combustible. Contribución media al fuego

• E = Combustible. Contribución alta al fuego

• F = Sin clasificar

Tasa de producción de humo:

Es el valor máximo del cociente de la velocidad de producción de humo por la muestra y el tiempo durante el cual se ha producido.

• s1 = 30 m²/s² [escasa y lenta opacidad]

• s2 = 180 m²/s² [opacidad media]

• s3 = sin comportamiento o que no cumplen S1 y S2 [elevada y rápida opacidad]

Gotas/partículas en llama:

Mide la producción de gotas/partículas en llama.

• d0 = No se producen gotas partículas en llamas dentro de un periodo de 600s

• d1 = No se producen gotas partículas en llamas, con una persistencia de 10s, dentro de un periodo de 600s

• d2 = Sin comportamiento o que no cumplen d0 y d1

El sistema insonorizado AR adequa® ha obtenido el certificado “NF Me” de seguridad frente al fuego, que garantiza, mediante pruebas realizadas por un laboratorio independiente acreditado, una capacidad de expansión mínima del 800% de la pared del tubo o accesorio bajo el efecto de la temperatura. Esta propiedad permite obstruir la canalización en caso de incendio y restaurar así el carácter corta-llama de la pared o forjado, contribuyendo a la seguridad y control en situaciones de fuego.

Para obtener esta marca es necesario satisfacer dos condiciones simultáneas:

• Por un lado, una Euroclase mínima de reacción al fuego según la norma EN 13501 de B-s3, d0.
• Por otro lado, y como se ha citado anteriormente, obtener una tasa de expansión superior al 800% del espesor inicial de pared del tubo o accesorio.

Molecor se compromete con la excelencia al integrar la certificación en su estrategia global. El sistema insonorizado AR adequa® ha obtenido la certificación de AENOR en diversas categorías, incluyendo Producto en tubería y en accesorios, Reacción al fuego en tubería y en accesorios, y Comportamiento frente al ruido del sistema de tubería y accesorios. Estas certificaciones respaldan la calidad del sistema, haciéndolo idóneo para la evacuación de aguas residuales, canalizaciones de ventilación y aguas pluviales, tanto a baja como alta temperatura, dentro de la estructura del edificio.
