Máxima eficiencia energética con Uponor en el edificio residencial más alto de Europa

La construcción del Grand Tower de Frankfurt, el complejo residencial más alto de Alemania, finalizó en junio de 2020. Uponor ha ejecutado en este edificio uno de sus mayores contratos. Los más de 400 apartamentos y áticos del edificio cuentan con estaciones de transferencia de calor de la firma. Se les adjudicó el contrato gracias a las elevadas exigencias respecto al suministro de calefacción y refrigeración en estos hogares. Así, las soluciones especialmente concebidas para este proyecto garantizan una temperatura individual y óptima para cada apartamento, gracias a la separación mediante las Estaciones de transferencia de calor instaladas entre la red de distribución primaria y la secundaria a la entrada de cada apartamento.

Estas estaciones son unidades completas que incluyen toda la tecnología necesaria para controlar la transferencia de calor necesaria en cada apartamento según la demanda de ACS y calefacción. Se trata de un formato premontado en fábrica que garantiza el resultado y agiliza el trabajo en las instalaciones. Complementariamente, se han usado aproximadamente 300.000 metros de tuberías Comfort Pipe PLUS de Uponor para diseñar el sistema  la calefacción/refrigeración por suelo radiante de este rascacielos residencial.

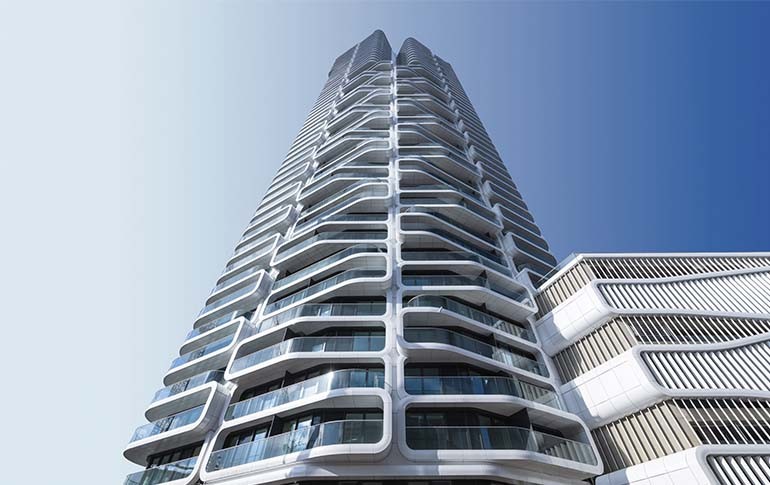

El Grand Tower, construido en el distrito Europa de Frankfurt, cuenta con una arquitectura dinámica e impresionante y de una exclusiva calidad de vida. Este proyecto ya ha recibido varios prestigiosos galardones, entre ellos el German Design Award y el International Property Award de 2017. Este rascacielos residencial de 47 plantas ofrece a sus ocupantes diversos atractivos, entre los que cabe destacar un hall con servicio de conserjería, una terraza ajardinada de 1000 m2 y un solárium a una altura de 145 metros. Con un tamaño de entre 41 y 300 m2, los apartamentos cuentan con ventanas de suelo a techo que ofrecen unas impresionantes vistas de Frankfurt y de la región de la cordillera del Taunus.

Puntos de transferencia de calor y frío

Estas estrictas exigencias en lo que respecta a la capacidad de adaptación  y confort se reflejan en el sistema de suministro de calefacción y refrigeración empleado en este rascacielos. La instalación está conectada a una red de calefacción de distrito con una capacidad de 2,5 MW y dos generadores de frío instalados en la azotea, de los cuales cada uno cuenta con una potencia de salida de 600 kW. Las estaciones de transferencia de calor sirven como puntos de transferencia del calor y el frío dirigido a cada uno de los apartamentos. Las Estaciones reciben agua caliente y fría mediante las columnas ascendentes de distribución y emplean intercambiadores de calor integrados que garantizan que el primario y el secundario estén separado de manera definida, así como una distribución energética según se necesite para cada consumidor. En las plantas por debajo de la 42ª e inclusive, las unidades residenciales están equipadas con calefacción/refrigeración por suelo radiante, mientras que los pisos superiores también disponen de refrigeración por techo.

Calidad de vida individual

La separación de los circuitos de refrigeración principales y secundarios de este rascacielos residencial conlleva diversas ventajas. Los usuarios cuentan con Estaciones de descentralización que proporcionan la temperatura de los sistemas radiantes en función de sus necesidades particulares y con total independencia del sistema general. Esto también se aplica al cambio automático del modo de calefacción y refrigeración y viceversa, lo que mejora de forma considerable la calidad de vida. La válvula de seis vías que integran estas Estaciones (HIU) de transferencia de calor garantiza que los consumidores reciban de manera estable la velocidad de caudal necesaria de agua caliente y fría en todo momento, tanto en el modo de calefacción como en el de refrigeración.

Gracias a que las Estaciones no están vinculadas entre sí, en caso de producirse un fallo de funcionamiento en este complejo sistema, puede localizarse con rapidez el origen de la avería. Si este se encuentra en la zona habitable, el resto del sistema de calefacción/refrigeración seguirá funcionando al 100 % durante las reparaciones. Estas Estaciones también hacen que sea sencillo planificar un proyecto futuro instalación de refrigeración por techo radiante en las plantas inferiores, pues las conexiones necesarias ya están disponibles y la reforma puede llevarse a cabo sin afectar al resto del sistema.

Seguro y con certificación

Por otro lado, las columnas ascendentes requieren una elevada presión para garantizar que la energía se distribuya de manera estable en el complejo y que esté perfectamente equilibrada mediante las estaciones de transferencia de calor. Para ello, se han llevado a cabo exhaustivas pruebas con las tuberías empleadas en las soluciones con el objetivo de obtener una certificación de presión nominal de hasta PN 25. Además, se emplean reguladores de presión diferencial dinámicos para reducir la presión del sistema (PN 16) al nivel óptimo para los circuitos secundarios durante la transferencia a los circuitos de la calefacción.

El preciso ajuste de las estaciones de transferencia de calor con respecto a las estrictas exigencias del edificio desempeñó un papel crucial a la hora de obtener el contrato. Por otro lado, Uponor ofreció un amplio asesoramiento y asistencia a los colaboradores del proyecto. El alto grado de flexibilidad necesario en la fabricación de las estaciones de transferencia fue también fundamental, pues cada semana había que entregar en obra nuevas estaciones a lo largo de la fase inicial del proyecto de instalaciones.
