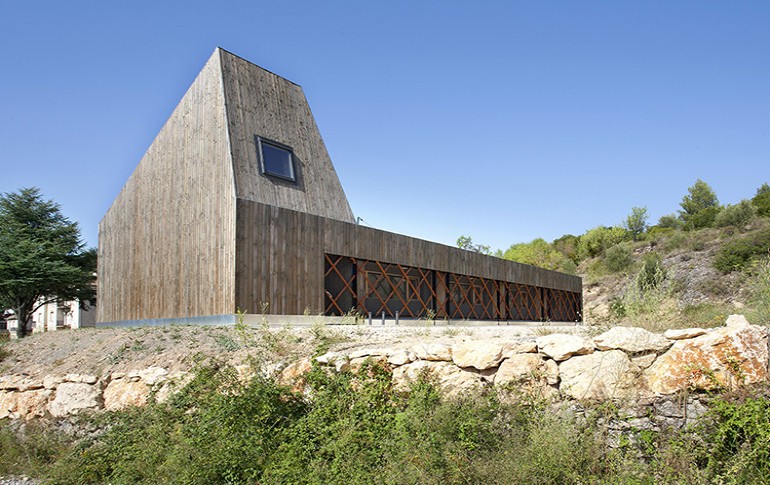

Un edificio pasivo acoge el nuevo Guarderío de Medio Ambiente de Estella (Navarra)
El proyecto, con certificación Passivhaus y promovido por el Departamento de Desarrollo Rural, Medio Ambiente y Administración Local del Gobierno de Navarra, es obra del estudio Boa Arquitectos y cuenta con soluciones constructivas de bajo impacto ambiental.
Esta propuesta a responde a los criterios de bajo impacto ambiental que persigue el Gobierno de Navarra en tres frentes: reducción de los impactos en el uso de materiales, reducción de las demandas energéticas y recuperación del medio natural.
Navarra cuenta con el mayor número de proyectos con certificación Passivhaus de nuestro país. Un nuevo ejemplo es el Guarderío de Medio Ambiente de Estella, que pretende servir de modelo y sentar las bases para futuros proyectos, una declaración de intenciones de los responsables de preservar el entorno natural y forestal en Navarra.
Descripción
Se trata de un diseño con un alto grado de abstracción formal, proporcionando un carácter escultórico y objetual al entorno. Se pretende un edificio compacto visualmente y eficiente energéticamente.
Tiene una distribución clara y funcional, que concentra los espacios de servicio, descanso y vestuario en la zona norte, y las zonas de trabajo y oficina en la parte sur. Ambos espacios están separados por un pasillo acristalado hacia las oficinas.
Los espacios de oficina y sala de reuniones son una franja funcional que se podrá distribuir a demanda en el futuro y que asoman al exterior a través de un espacio intermedio de mantenimiento creado por una gran celosía de madera.
El nuevo edificio deberá servir como base conceptual para otros similares en el futuro: una edificación icónica, compacta y eficiente energéticamente, realizada con materiales naturales y empleando la mejor tecnología disponible, en favor de la sostenibilidad.
Soluciones constructivas
Entre las opciones estructurales existentes, el empleo de los paneles de CLT tiene varias ventajas: la posibilidad de generar las piezas necesarias en fábrica para su posterior traslado y el rápido ensamblaje en el lugar. Este sistema facilita una gran libertad formal que permite llegar al objetivo que perseguía el estudio: que el edificio tuviera una cualidad casi orográfica. Además, la madera es un material natural, renovable y que funciona como “depósito” de CO2 .
Se pretendía que el edificio, de unos 280 metros cuadrados, se viese como un “elemento natural”. La solución fue un revestimiento continuo que permitía solucionar la impermeabilidad del edificio en un segundo nivel: un revestimiento de madera con sistema ventilado en el caso de la cubierta. La madera empleada es pino Douglas termo tratado, coloreado por proceso de impregnación.
Protección solar
Un edificio a resolver en una única planta conlleva un mal coeficiente, de forma que aumenta las pérdidas en invierno. Estas pérdidas pueden compensarse con las ganancias solares y las cargas internas. Para lo primero, los huecos del edificio se orientan al sur. Sin embargo, ese mismo mal coeficiente de forma aumenta las ganancias en verano, que deben de minimizarse. Para esto último, se recurrió a un alero que protege el gran ventanal al sur de la zona de trabajo. El alero reduce las ganancias en verano y las permite en invierno, pero el alero por sí solo se mostraba como un elemento insuficiente. Para solucionarlo, se optó por añadir una celosía de madera que, además, se convierte en elemento de seguridad del edificio.
Estrategias pasivas
Acorde con las tareas desarrolladas en el interior del Guarderío, se planteó un sistema de construcción respetuoso con el medio ambiente y con un consumo energético casi nulo; el proyecto ha obtenido la certificación Passivhaus del Passive House Institute (PHI).
El sistema estructural facilitaba la continuidad del aislamiento por el exterior del edificio, colocando un aislamiento bajo la losa de cimentación, y dándole continuidad por el exterior de la cáscara estructural de CLT. Esto reducía la presencia de puentes térmicos y su magnitud.
El CLT tenía un componente de confort sensorial que venía de dejarlo visto al interior. Esta apuesta obligaba a ejecutar la estanqueidad por el exterior de los paneles y, para evitar las condensaciones intersticiales, se optó colocar una lámina con doble Sd en la cara exterior del tablero para minimizar la salida del vapor de agua hacia el exterior, pero permitir el flujo del mismo hacia el interior.
Para garantizar una cantidad continua de aire fresco y filtrado, y una temperatura interior confortable en una zona climática D2 como Estella, se instalaron dos equipos de ventilación con recuperación de calor: Zehnder ComfoAir Q600 y Zehnder ComfoAir Q450. El primero tiene un volumen de aire de hasta 600 m3/h a 200 Pa y el segundo de 450 m3/h. Estas unidades, que tienen un consumo energético muy bajo, logran una recuperación de calor de hasta un 96%, garantizando aire de calidad, sin polvo y una humedad adecuada. Un sistema de By-pass modulante en línea permite obtener una información continua del clima exterior e interior a través de unos sensores de humedad. De este modo, es posible adaptar el clima interior en función del promedio de las lecturas obtenidas durante los días anteriores.
Además, gracias al sistema de precalentamiento modular, es posible un control de la temperatura de entrada del aire y optimizar así su suministro, reduciendo las pérdidas de presión y el consumo de electricidad.
